全彩LED顯示屏的結構和組成
發布時間：2014-12-09 15:54:12來源： 瀏覽次數：4094
全彩LED顯示屏由LED矩陣模塊組成。圖片展示可與電腦同步顯示漢字、英文文本和圖形；視頻播放采用電腦控制，播放各種資訊，圖文并茂。還可顯示動畫、視頻、電視、VCD節目以及現場實況。簡單地講LED顯示屏就是由若干個可組合拼接的顯示單元構成屏體，再加上一套適當?shù)目刂破?。所以多種規格的顯示板(或單元箱體)配合不同控制技術的控制器就可以組成許多種LED顯示屏，以滿足不同環境。
2.LED顯示屏按顯示顏色分為單基色LED顯示屏，雙基色LED顯示屏和全彩色LED顯示屏。
1.金屬框架
室內屏一般由鋁合金(角鋁或鋁方管)構成內框架，搭載顯示板等各種電路板以及開關電源，外邊框采用茶色鋁合金方管，或鋁合金包不銹鋼，或鈑金一體化制成。室外屏框架根據屏體大小及承重能力一般為角鋼或工字鋼構成，外框可采用鋁塑板進行裝飾。
2. 顯示單元板
這是屏體的主體部分，由發光材料及驅動電路構成。室內顯示屏就是各種規格的單元顯示板，室外顯示屏就是單元箱體。
3. 主控制儀
作用是將輸入的RGB數位視訊信號緩沖，灰度變換，重新組織，并產生各種控制信號。
4.開關電源
用途是將220V交流電變?yōu)楦鞣N直流電提供給各種電路。
5.傳輸電纜
主控儀產生的顯示資料及各種控制信號由雙絞線電纜傳輸至顯示屏本體。
6. 掃描控制板
該電路板的功能是資料緩沖，產生各種掃描信號以及占空比灰度控制信號。
7.專用顯示卡及多媒體卡
全彩LED顯示屏專用顯示卡除了具有電腦顯示卡的基本功能外，還同時輸出數位RGB信號等信號給主控儀。多媒體卡除了以上功能外還可將輸入的類比Video信號變?yōu)閿?shù)位RGB信號(即視訊採集)。
8.其他資訊源及其外接裝置
包括電腦、DVD、VCD、攝錄影機等。
LED顯示屏分類：
1.LED顯示屏按使用環境分為室內LED顯示屏和室外LED屏。2.LED顯示屏按顯示顏色分為單基色LED顯示屏，雙基色LED顯示屏和全彩色LED顯示屏。
3.LED顯示屏按灰度級又可分為16、32、64、128、256級灰度LED顯示屏等。
4.LED顯示屏按使用場景分為普通led顯示屏和異形led顯示屏。
屏幕構造：
以下是一塊結構復雜的全彩led顯示屏的結構例子1.金屬框架
室內屏一般由鋁合金(角鋁或鋁方管)構成內框架，搭載顯示板等各種電路板以及開關電源，外邊框采用茶色鋁合金方管，或鋁合金包不銹鋼，或鈑金一體化制成。室外屏框架根據屏體大小及承重能力一般為角鋼或工字鋼構成，外框可采用鋁塑板進行裝飾。
2. 顯示單元板
這是屏體的主體部分，由發光材料及驅動電路構成。室內顯示屏就是各種規格的單元顯示板，室外顯示屏就是單元箱體。
3. 主控制儀
作用是將輸入的RGB數位視訊信號緩沖，灰度變換，重新組織，并產生各種控制信號。
4.開關電源
用途是將220V交流電變?yōu)楦鞣N直流電提供給各種電路。
5.傳輸電纜
主控儀產生的顯示資料及各種控制信號由雙絞線電纜傳輸至顯示屏本體。
6. 掃描控制板
該電路板的功能是資料緩沖，產生各種掃描信號以及占空比灰度控制信號。
7.專用顯示卡及多媒體卡
全彩LED顯示屏專用顯示卡除了具有電腦顯示卡的基本功能外，還同時輸出數位RGB信號等信號給主控儀。多媒體卡除了以上功能外還可將輸入的類比Video信號變?yōu)閿?shù)位RGB信號(即視訊採集)。
8.其他資訊源及其外接裝置
包括電腦、DVD、VCD、攝錄影機等。

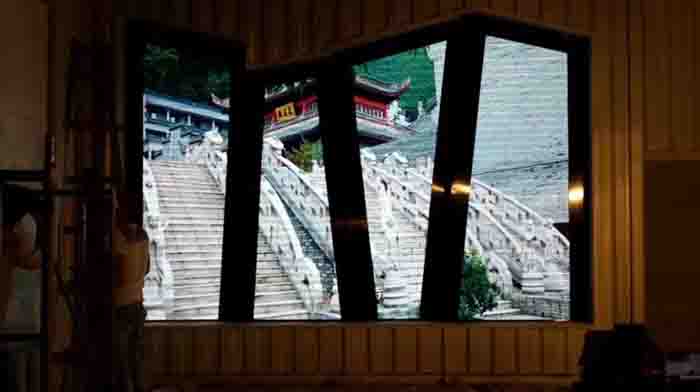

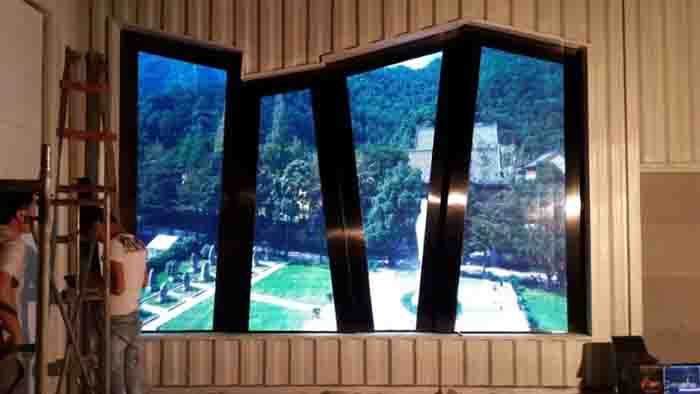

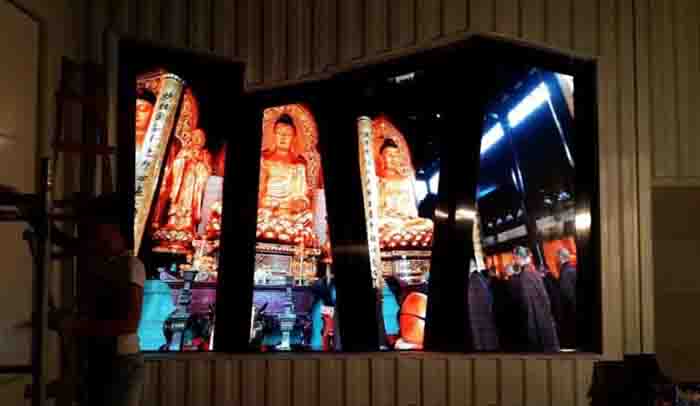

以下圖片為全彩led顯示屏實拍效果圖-寧波北侖博物館室內全彩led顯示屏！
